六軸驅控一體工業機器人控制系統
發布日期：2023-02-23 瀏覽量：1
字號：大 中 小
【所屬領域】
智能制造
【成果介紹】
傳統的工業機器人控制和驅動分離，即采用一個獨立運動控制器控制多個獨立伺服驅動器的形式，存在集成度低、體積大、成本高等問題。本成果開發的六軸驅控一體工業機器人控制系統由工業機器人控制軟件和伺服驅動系統組成，主要特點有：
（1）基于多核的SoC芯片，通過片內總線實現控制系統和驅動系統的高速互聯通信，保證信息傳輸?shù)母咝院头€(wěn)定性。機器人控制算法和六軸驅動系統共用一個芯片中不同的內核完成，實現高度集成。

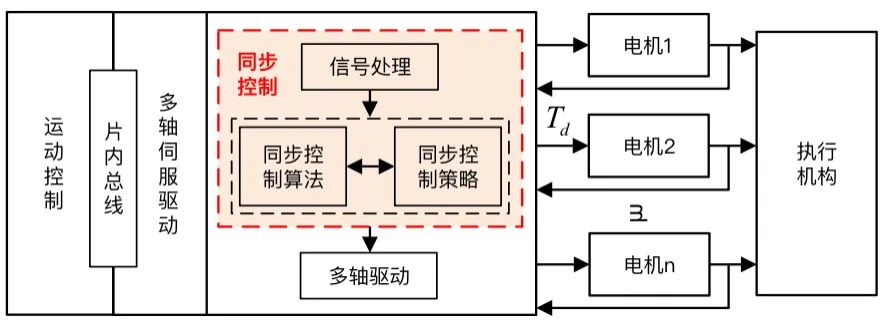

六軸驅控一體控制框圖
（2）針對傳統機器人六軸無法高精度同步問題，本成果六軸驅控一體系統內部集成了基于相鄰交叉耦合的六軸同步控制算法。在驅動模塊內部會對每軸反饋信號進行同步控制策略處理，并引入一種基于電流動態調整的補償系數，解決傳統相鄰交叉耦合結構補償響應慢、同步精度不高的缺點，同步誤差補償周期短，具有更快的同步控制響應和更高的靈活性。
六軸同步控制框架

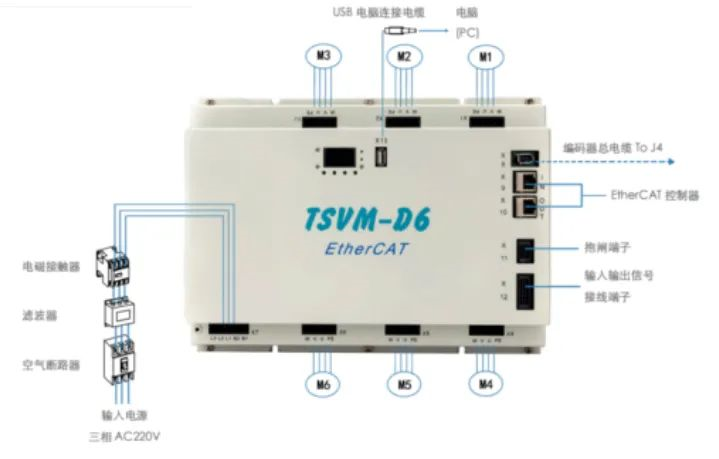

【成果展示】
【技術優勢】
1．更高的控制性能，更低的成本
具有傳統總線型控制系統優點的同時，還能夠充分共享數據?？刂撇糠帜芾抿?qū)動部分的信息進行控制，為在智能控制算法提供了一個便利平臺。同時基于驅動和控制系統的硬件高度集成，空間占用小，成本低。
2、更短的電流環周期，更高的計算精度
由高性能SoC片內FPGA實現硬件電流環計算，電流環周期低至5us，是通用伺服驅動器的1/20。
3．更高的同步性能，更好的可靠性
高同步性能。6軸最大轉速同步誤差可減小60%以上，位置最大同步誤差可減小70%以上?？刂坪万?qū)動模塊通過片內總線相連，具有更高的通信帶寬和更好的可靠性。用戶接線節省50%，傳輸可靠性更高，維護成本更低，抗擾能力更強。
【應用場景】
工業機器人、數控加工中心、自動化產線等。
【市場前景】
國內工業機器人市場持續高速增長，銷量從2015年的32996套增加到2020年的237068套，年復合增長率接近50%，所以該產品市場前景廣闊。
【知識產權】
該成果已申請多項中國發明專利，以下是部分展示：
