毫米波電路板
發布日期：2023-02-27 瀏覽量：1
字號：大 中 小
【所屬領域】
信息電子
【研究背景】
毫米波電路板能夠?yàn)楹撩撞ㄏ到y(tǒng)提供電磁信號傳輸、電路互連、機械支撐和散熱等功能，是電子通信行業基礎。目前隨著5G毫米波技術的逐漸推廣應用，對電路板也提出來越來越高的要求，如：適當?shù)慕殡姵?shù)，極低的傳輸損耗，高的熱導率，以及優良的尺寸穩定性等。
【成果介紹】
本成果聚焦高均勻性/高熱導率PTFE基毫米波基板的規模化制備及應用的關鍵技術，針對毫米波應用場景，研發了高熱導率、低損耗的PTFE基微波復合介質基板。成果通過結合介電/導熱等理論模型，實現高導熱型PTFE基微波復合材料綜合性能的最優化。利用LCP有機纖維增強，高速粉碎制粉，模壓成型和熱壓固化等工藝技術，實現高均勻性/高熱導率PTFE基微波復合基板的規?；苽?。
圖1 PTFE基毫米波電路板制備流程圖
圖2 PTFE復合材料SEM圖譜：（a） SiO2: TiO2:BN :PTFE = 1：0.2：3：4.2；（b） SiO2：BN：Al2O3：PTFE= 1：2.2：0.8：4
圖3 SiO2/PTFE/LCP復合材料彎曲斷裂面SEM圖: (a) SiO2+PTFE, (b) SiO2+9P1L, (c) SiO2+4P1L, (d) SiO2+2P1L
【技術優勢】
（1）采用復相陶瓷粉體填料綜合改性PTFE基微波復合材料，自主研制的PTFE基微波復合材料整體性能接近了RT/duroid 6006、RO 3006和RO 3206等型號同類產品；
（2）采用多種類偶聯劑復配對陶瓷粉體表面進行改性，增強陶瓷粉體與PTFE基體的相溶性界面親和性；
（3）LCP有機纖維增強PTFE基微波基板技術；
（4）高均勻性/高熱導率PTFE基微波基板規?；苽涔に嚒?/span>

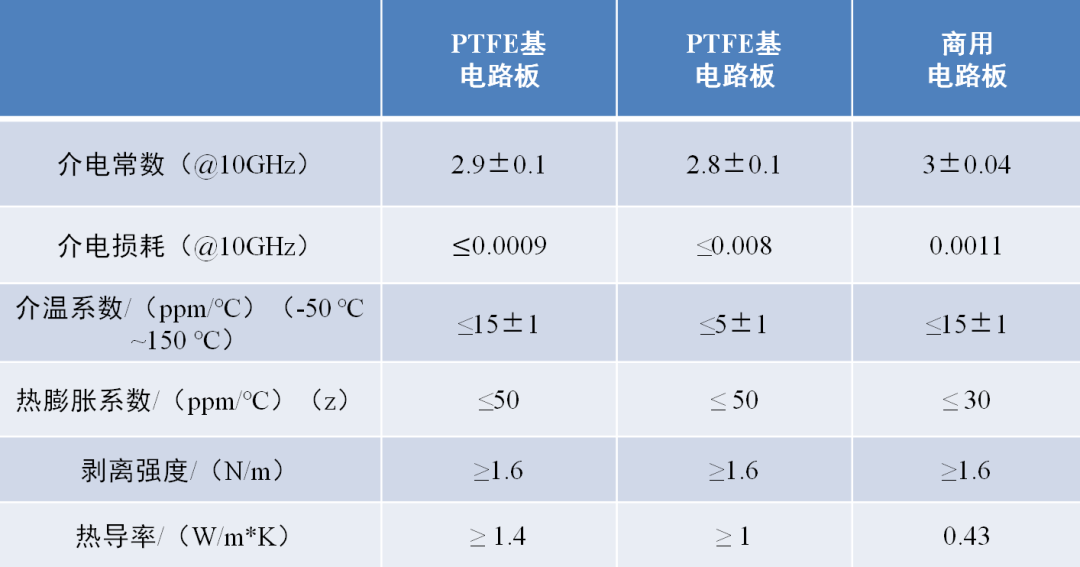

【性能指標】
【應用場景】
本成果以改性PTFE為基材制備毫米波硬板，制備出性價比更高的毫米波電路板產品，取代目前占市場主導地位的Rogers的同類產品。此外，采用新型毫米波電路板還可以用來制備毫米波天線、濾波器、移相器以及功分器等器件，在5G以及未來6G通訊系統中具有巨大的應用潛力。
【市場前景】
5G，6G通訊時代，毫米波電路板市場需求廣闊，屬于國家鼓勵發展的戰略性新興產業，年均約數百億元?；诟男訮TFE基材的毫米波電路硬板，高頻介電性能優良，導熱性能良好，同時具備工藝成熟，性價比高等特點，國外同型號產品可實現國產替代，解決目前產品價格高、供貨風險大等問題，具有巨大的經濟和社會效益。
【知識產權】
本成果已授權1項中國發明專利
