全數字式高性能數控系統（系列）
發布日期：2023-03-04 瀏覽量：1
字號：大 中 小
【項目簡介】
全數字式數控系統以32位CPU為硬件平臺，獨創軟件實現高級數控功能。

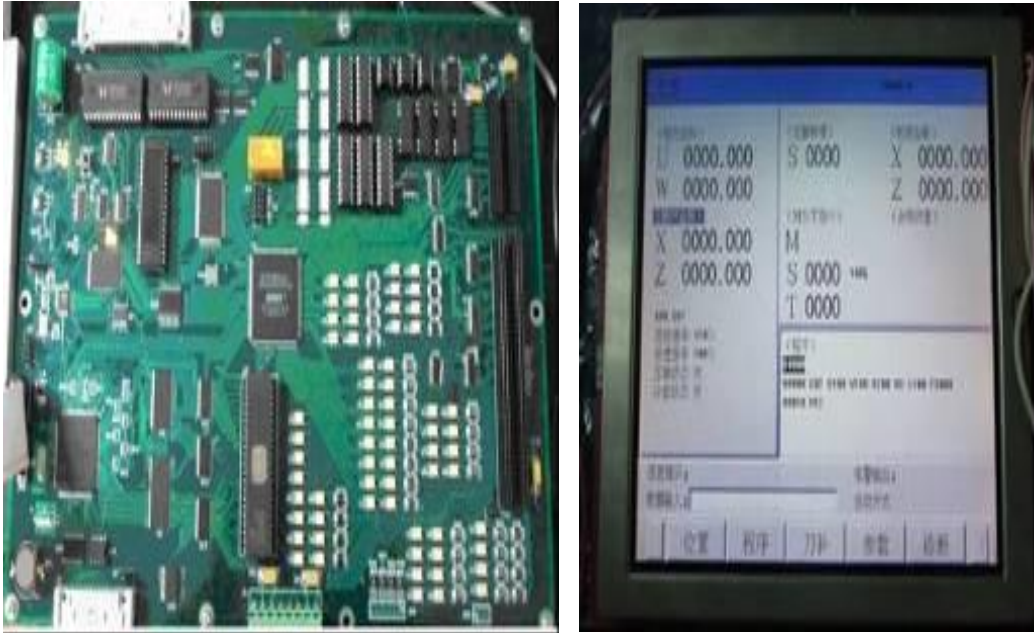

【創新點及主要技術指標】 該數控系統（系列）采用Intel80486或ARM等32位CPU、現場可編程門陣列FPGA以及超大規模可編程邏輯器件CPLD構成控制核心，達到微米級控制精度，指令脈沖頻率達到1MHZ，最大運動速度可達60m/min。系統采用全中文(英文可選)操作界面，320×240和640×480點陣圖形式彩色液晶顯示界面，全屏幕編輯，可對加工零件進行圖形模擬，操作簡單直觀?？膳涮撞竭M(jìn)電機或交流伺服驅動器，具有很高的使用性能與功能。 【應用領域及市場前景】 該系列數控系統通過嵌入相應軟件可用于車、銑、磨、激光切割和水切割機床等，也可根據用戶需要與其它專用設備配套使用。 （1）NHSK-E2型：基于80386的數控車削系統，簡易型，用于車床等； （2）NHSK-S3型：基于80486的四軸數控系統，中檔型，用于車床、銑床等； （3）NHSK-H3型：基于ARM的四軸數控系統，高檔型，用于車床、銑床等； （4）NHSK-H4型：基于DSP的四軸運動控制卡，屬基于IPC機的開放式數控系統。高檔型，用于車床、銑床、激光切割和水切割機床等； （5）NHSK-G4型：基于IPC平臺的六軸四聯動數控系統，適用于弧齒錐齒輪數控銑齒機等。 本課題組研究數控系統二十多年，在高速高精度插補、NURBS 曲面直接插補、復雜曲面筆式加工方法、加減速控制與速度勻化、弧齒錐齒輪銑齒機控制系統、基于80486與ARM32位高速處理器的全數字控制技術等方面取得了重要突破。
