圖2  螺旋相位板結構

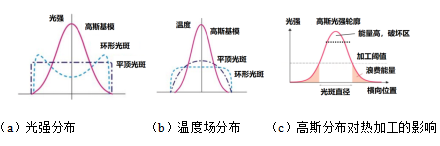

螺旋相位板其厚度隨著方位角的變化而變化。高斯分布的激光束從螺旋相位板平面端面入射，光束中心與螺旋相位板中心對齊，出射的光束相位被改變，附加一個螺旋相位因子，能量分布變?yōu)榄h(huán)形分布，出射的光束變?yōu)闇u旋光束，其中l(wèi)為渦旋光束的拓?fù)浜蓴?shù)，影響渦旋光束能量較低區域的大小。螺旋相位板的臺階高度通常為微米量級，并且初始光束都是通過擴束系統擴束的，基本沒有發散，因此，螺旋相位板對光束光強基本沒有衰減，而只是改變光束的相位。利用螺旋相位板產生的渦旋光束解決了能量分布均勻性的問題，同時用螺旋相位板產生的渦旋光束的穩定性好，環形的能量分布特點，不容易受到外界其他因素影響，可以較為穩定地保持光斑均勻性。本成果具體產生渦旋光束的光路圖如圖3所示。表1給出了不同拓?fù)鋽?shù)渦旋光束的光場分布。

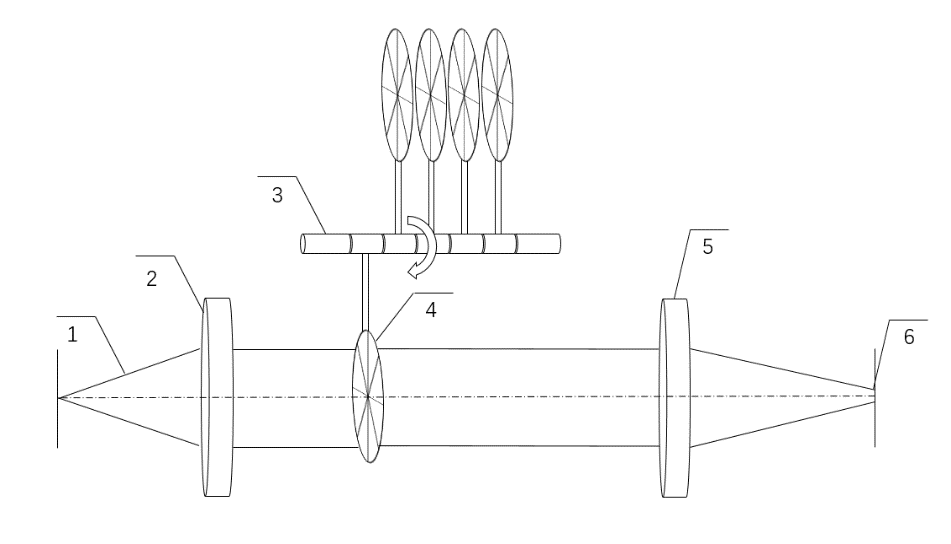

圖3 產生渦旋光束的光路圖

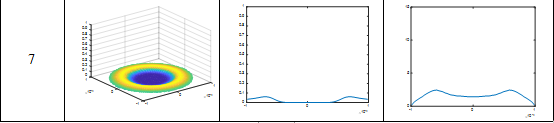

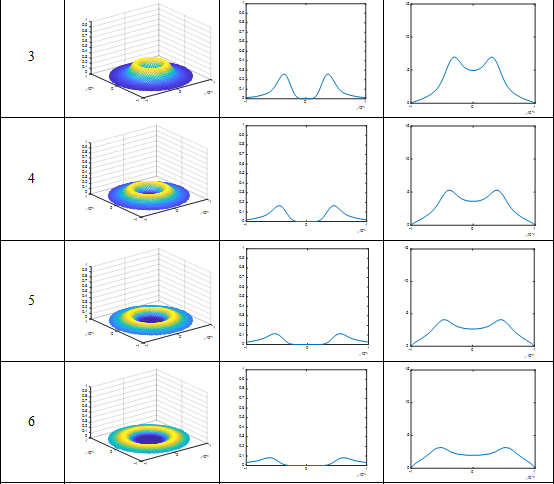

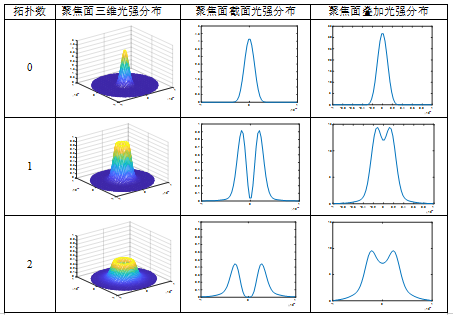

表1 不同拓?fù)鋽?shù)渦旋光束的光場分布

本成果設計加工了產生渦旋光束的衍射光學元件，通過組合獲得了不同拓?fù)鋽?shù)的渦旋光束，圖4給出實驗生產的渦旋光束，相對其他方法產生的環形光斑，采用渦旋光束方式產生環形光斑的好處是，離開焦面還能保持環狀光強分布。除了在激光增材制造有用外，這種光束未來在切割、焊接、打孔等方式都有應用，可以獲得更好的溫度場分布和更好的激光加工效果。

圖4實驗生產的渦旋光束

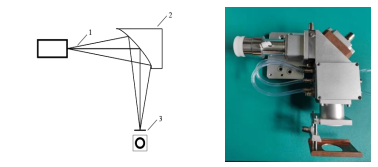

（2）基于折射光學元件的環形光斑或點環光斑產生方法

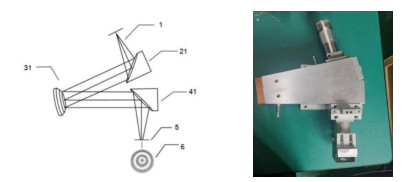

（a）三鏡方案

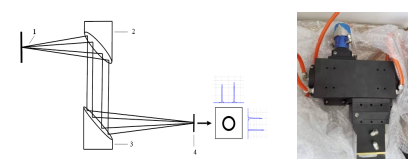

（b）兩鏡方案

（c）單鏡方案

圖5 基于折射光學元件的環形光斑的產生方法

【技術成熟度】

 精準能量調控的點環光斑激光加工頭完成了理論仿真設計，開發了基于透射式和反射的點環光斑原理樣機，并進行了部分工藝實驗，后期僅需要根據應用場鏡進行工藝優化。

【應用場景】

1.新能源領域的銅材、鋁材等高反材料的激光焊接；

2.汽車零部件和車身的高質量激光焊接；

3.對焊接質量要求高的不銹鋼等金屬材料的激光焊接；

4.船舶、核電等行業的厚板激光焊接。

【市場前景】

精準能量調控的激光加工系統，不僅可以大幅降低激光焊接過程中的飛濺空洞缺陷，而且能夠穩定熔池，提高焊接過程的工藝穩定性。目前，眾多激光廠家都是通過研發芯環多層光纖來獲得點環光斑用于焊接，設備成本高，使用維護困難。本成果在普通切割版光纖激光器上，通過開發精準能量調控點環光斑激光加工頭，不僅大幅降低設備成本，而且可以通過更換光學鏡片，調節點環光斑的尺寸參數，適應性更強。未來在汽車制造、新能源、3C電子、船舶、核電等行業有廣泛的應用前景。

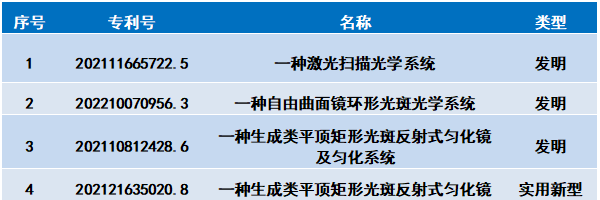

【知識產權】
